Für Schränke mit zwei Türen, die sich eine gemeinsame Seitenwand teilen.

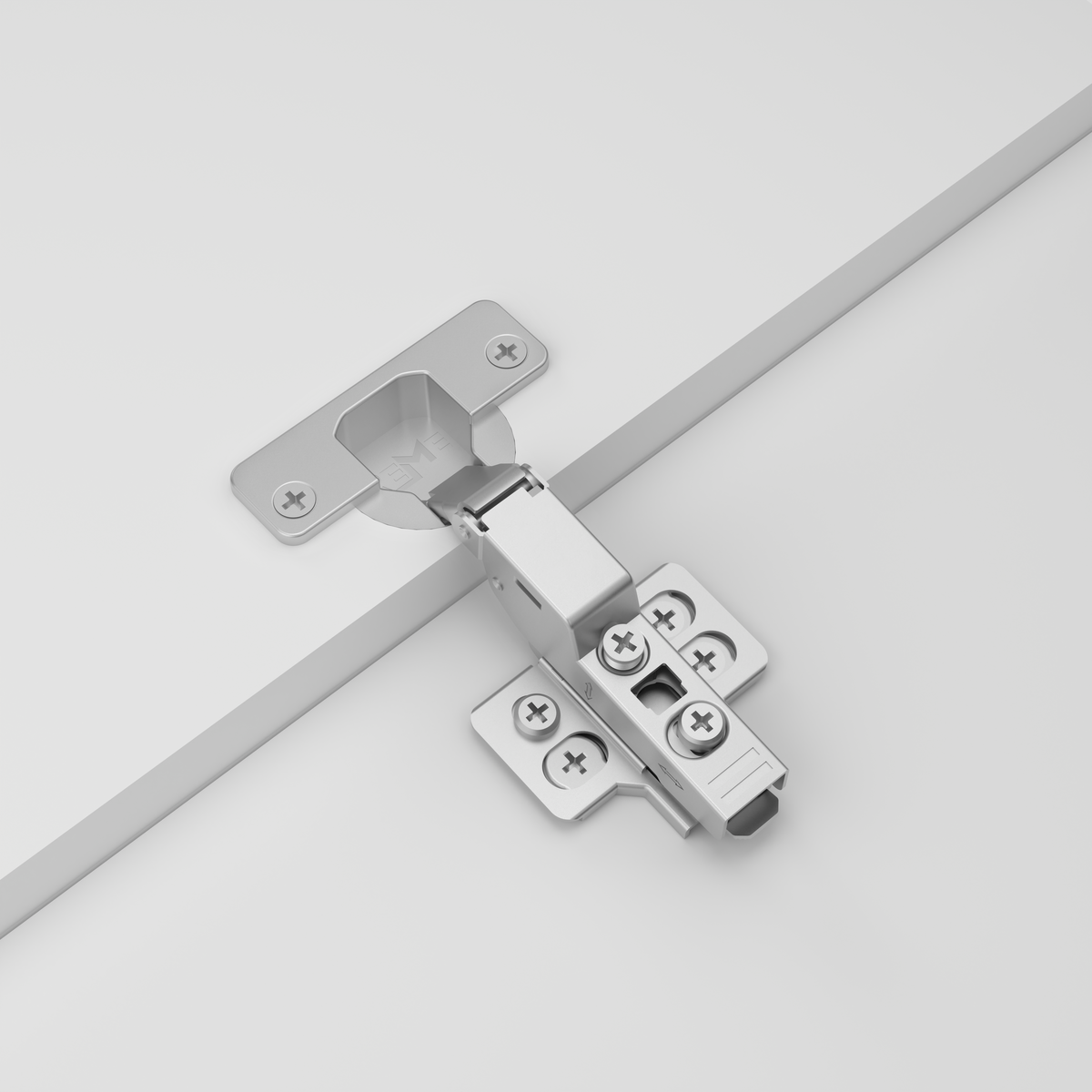

Dieses Topfscharnier eignet sich für Möbel, bei denen zwei benachbarte Türen an derselben Korpuswand befestigt sind.
Anders als bei einem voll aufliegenden Scharnier verdeckt die Tür nur einen Teil der Seitenwand. Dadurch bleibt ausreichend Platz für die zweite Tür.
Typische Einsatzbereiche sind mehrteilige Kleiderschränke, Schrankwände oder Möbel mit mehreren nebeneinanderliegenden Türen.
Woran erkenne ich, dass ich ein halb aufliegendes Scharnier benötige?
Schau dir deinen Schrank bei geöffneten Türen an. Sind zwei Türen an derselben mittleren Schrankwand befestigt und überdecken beide jeweils einen Teil dieser Wand, benötigst du in der Regel halb aufliegende Topfscharniere.
Sanftes Schließen und einfache Ausrichtung
Die integrierte Soft-Close-Dämpfung sorgt dafür, dass deine Schranktür leise und kontrolliert schließt.

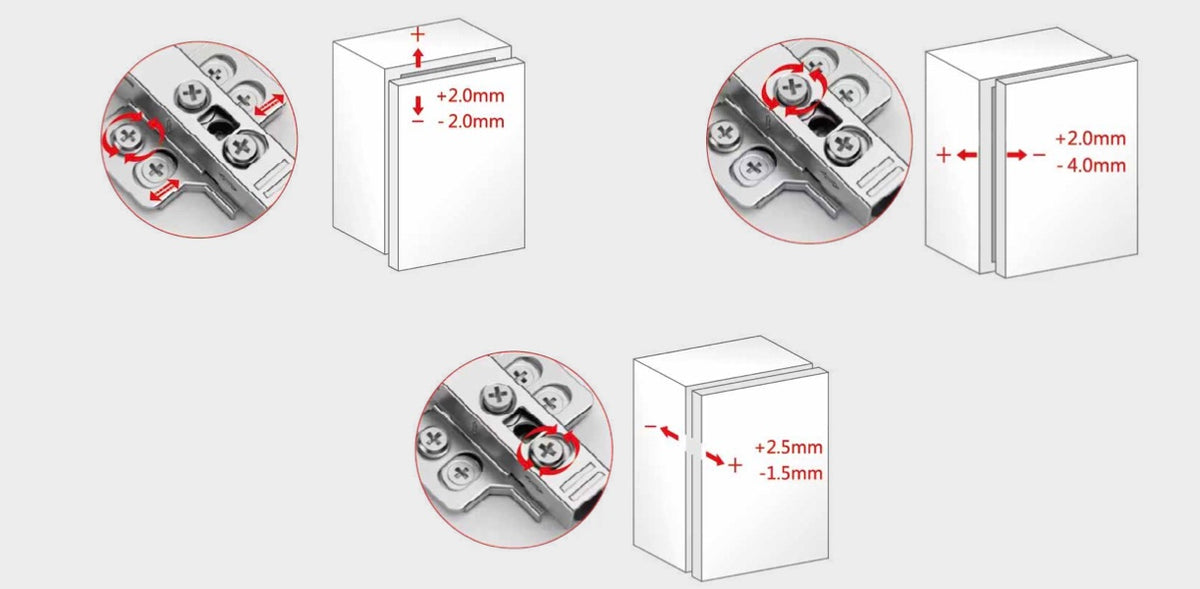

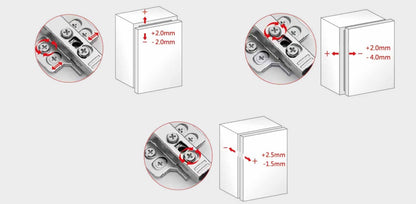

Mit der 3D-Verstellung kannst du die Tür in Höhe, Seite und Tiefe nachjustieren. Das erleichtert es, gleichmäßige Abstände zwischen benachbarten Türen einzustellen.
Technische Eigenschaften:
- Anschlagart: Halb aufliegend
- Öffnungswinkel: 110°
- Topfdurchmesser: 35 mm
- Topftiefe: 12 mm
- Geeignet für Türstärken von 15–22 mm
- Soft-Close-Dämpfung für sanftes Schließen
- 3D-Verstellung für eine präzise Türausrichtung
- Montageplatte H0 oder H2 wählbar

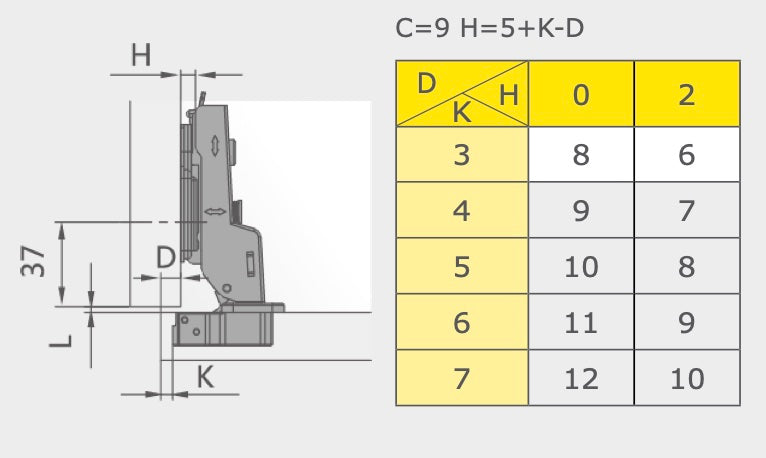

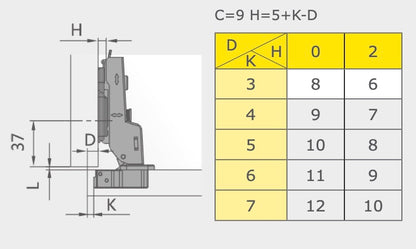

Welche Montageplatte benötige ich – H0 oder H2?
Die Montageplatte bestimmt mit, wie weit die Tür die gemeinsame Seitenwand überdeckt.
- H0 (0 mm): Die Tür überdeckt einen größeren Teil der Seitenwand.
- H2 (2 mm): Die Tür überdeckt bei gleichem Bohrabstand 2 mm weniger von der Seitenwand.
Die richtige Auswahl hängt von der gewünschten Türposition und den vorhandenen Bohrmaßen ab.
Lieferumfang:
- 2 x Topfscharnier
- 2x Montageplatte
Hinweis: Befestigungsschrauben sind nicht im Lieferumfang enthalten.
H0 oder H2 – welche Montageplatte benötige ich?
Die Montageplatte bestimmt, wie weit deine Schranktür die Seitenwand des Schranks überdeckt. Je nach gewünschter Türposition kannst du zwischen zwei Varianten wählen:
H0 – Montageplatte 0 mm
Mit der H0-Montageplatte überdeckt die Schranktür einen größeren Teil der Seitenwand. Sie eignet sich, wenn die Tür möglichst weit über die Korpuskante reichen soll.
H2 – Montageplatte 2 mm
Die H2-Montageplatte ist 2 mm höher. Dadurch überdeckt die Schranktür bei gleichem Bohrabstand die Seitenwand um 2 mm weniger als bei H0.
Welche Variante ist die richtige?
Entscheidend ist, wie deine Schranktür sitzen soll. Dabei spielen die Anschlagart (voll aufliegend, halb aufliegend oder innenliegend) und die Position der Topfbohrung eine Rolle.
